Punktlicht-Chip, 4W orange

Kompaktes Hochleistungs-LED-Modul mit Punkt-Chip für universelle Anwendungen im Modellbau.
Mit einer Referenzleistung von 4 W liefert das Modul eine sehr hohe Lichtausbeute bei kompakten Abmessungen.
Ideal geeignet als Blitzlicht, Positionslicht oder Strobe – in verschiedenen Farben erhältlich: ROT, GRÜN, WEISS, WARMWEISS, ORANGE und BLAU.
Die Leuchte ist anschlussfertig für 2S Lipo (8 V) vorbereitet. Für 3S Betrieb wird ein zusätzlicher Widerstand oder ein passendes 3S-Adapterkabel benötigt.

Technische Daten

• Referenzleistung: 4 W
• Spannung: 8 V (2S) oder 12 V (3S mit Zusatzwiderstand)
• Stromaufnahme: ca. 0,35 A
• Abstrahlwinkel: ca. 140°
• Lichtstärke:
– ca. 50 lm (ROT)
– ca. 80 lm (GRÜN)
– ca. 110 lm (WEISS)
– ca. 90 lm (WARMWEISS)
• Abmessungen: Gehäuse Ø 20 × 7 mm, LED-Chip Ø 8 × 5 mm
• Gewicht: ca. 2 g (ohne Kabel)
• Kabellänge: 1 m Silikon, 0,25 mm²
• Bauform: rund
• Funktion: Blitzlicht / Strobe

Lieferumfang

• 1× Punkt-LED-Modul in gewählter Farbe (ROT, GRÜN, WEISS, WARMWEISS, ORANGE oder BLAU)
• 1× Vorwiderstand fertig konfektioniert für 2S Betrieb

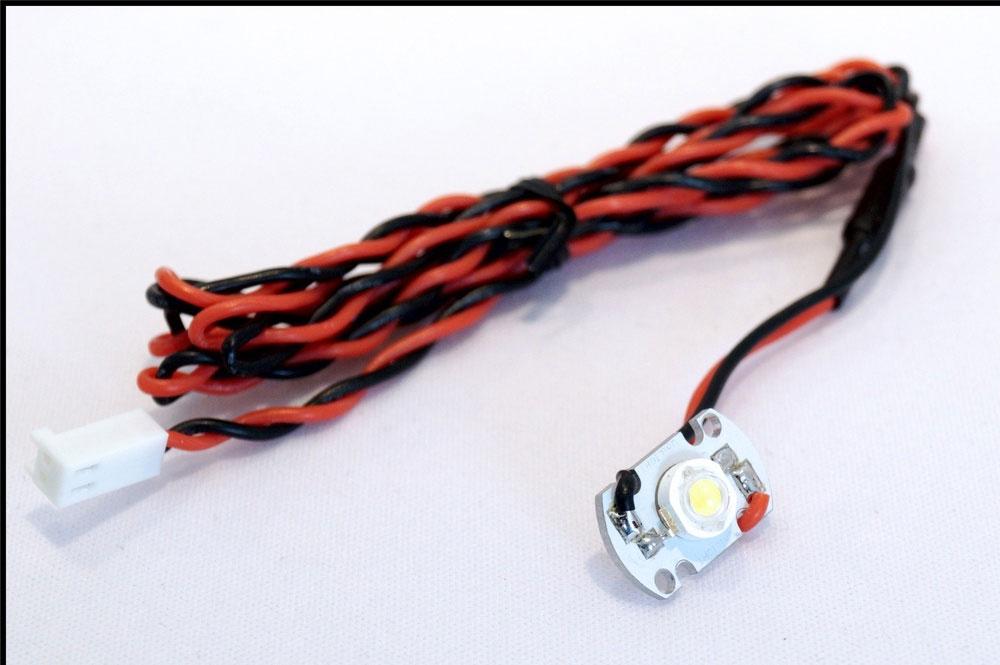

• 1 m Anschlusskabel (Silikon)

Wird noch benötigt

• Bei 3S-Betrieb: zusätzlicher Widerstand oder 4W-3S Adapterkabel
• Optional: Kühlkörper oder Montageplatte zur Wärmeableitung

Einbauhinweise

Für den Dauerbetrieb ist eine ausreichende Luftkonvektion oder Kühlkörpermontage erforderlich.
Die Betriebstemperatur sollte nach dem Einbau kontrolliert werden – 70 °C sind normal, jedoch darüber kann es zur Beschädigung kommen.
Achten Sie auf eine stabile Montage und korrekte Stromversorgung.

Warnhinweise

• Hochleistungs-LEDs können sehr heiß werden – ausreichende Kühlung sicherstellen
• Niemals direkt in eine aktive LED blicken – Verletzungsgefahr
• Keine Gewährleistung bei Überhitzung durch unsachgemäße Montage
