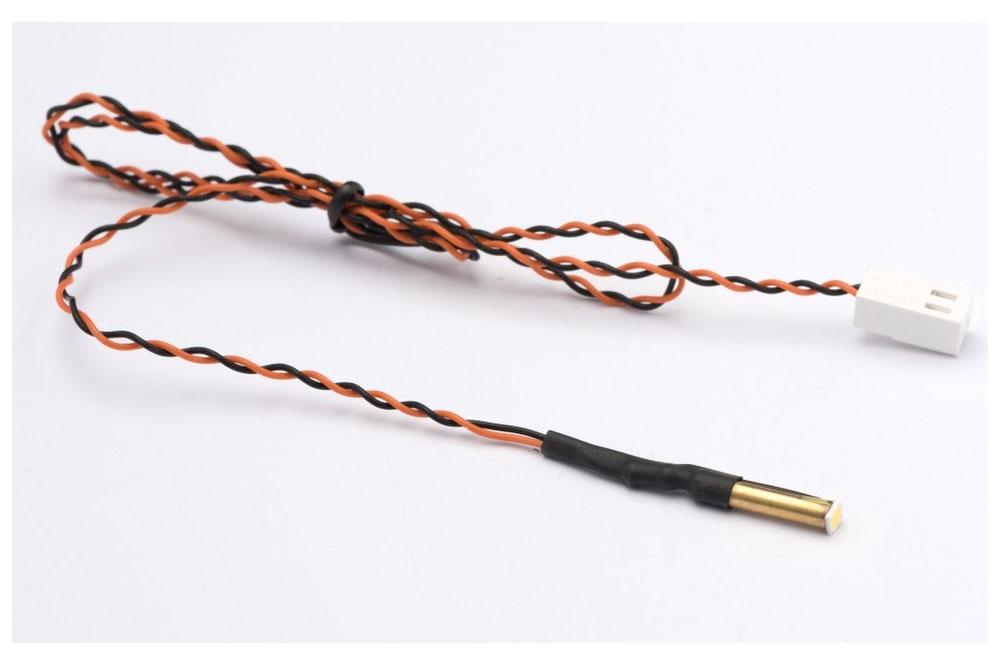

5mm PIN Navigationslicht, 1Wx2, KURZ rot

Miniaturisierung bei hoher Lichtleistung – das PIN 5mm Navigations-/Positionslicht bietet extreme Leuchtkraft auf kleinstem Raum.
Dank direkter Verbindung des LED-Chips mit einem elektrisch leitenden Kühlträger entsteht bei nur 3 × 3 mm Chipfläche eine enorme Lichtleistung.
Mit einem Abstrahlwinkel von über 150° eignet sich das Licht perfekt für extrem kompakte Anwendungen an dünnen Leitwerken, Seitenrudern oder engen Einbauräumen.
Die rückseitige Montage erfolgt über einen nur 3 mm dicken Kühl- und Montagestift, wodurch der Einbau auch an sehr filigranen Stellen problemlos möglich ist.
Die vier mitgelieferten Lichtkappen bieten flexible optische Gestaltungsmöglichkeiten.

Technische Daten

• Referenzleistung: 1 W ×2 Technik
• Spannung: 8 V (2S) oder 12 V (3S mit Zusatzwiderstand)
• Stromaufnahme: ca. 0,1 A
• Abstrahlwinkel: >150°
• Lichtstärke:
– ca. 25 lm (ROT)
– ca. 50 lm (GRÜN)
– ca. 90 lm (WEISS)
• Abmessung: Ø 5 × 20 mm
• Gewicht: ca. 1 g (ohne Kabel)
• Kabellänge: 0,5 m PTFE, 0,14 mm²
• Bauform: rund
• Funktion: Navigations-/Positionslicht
• Betriebszeit ohne Kühlung: ca. 7–8 min (je nach Einbausituation)

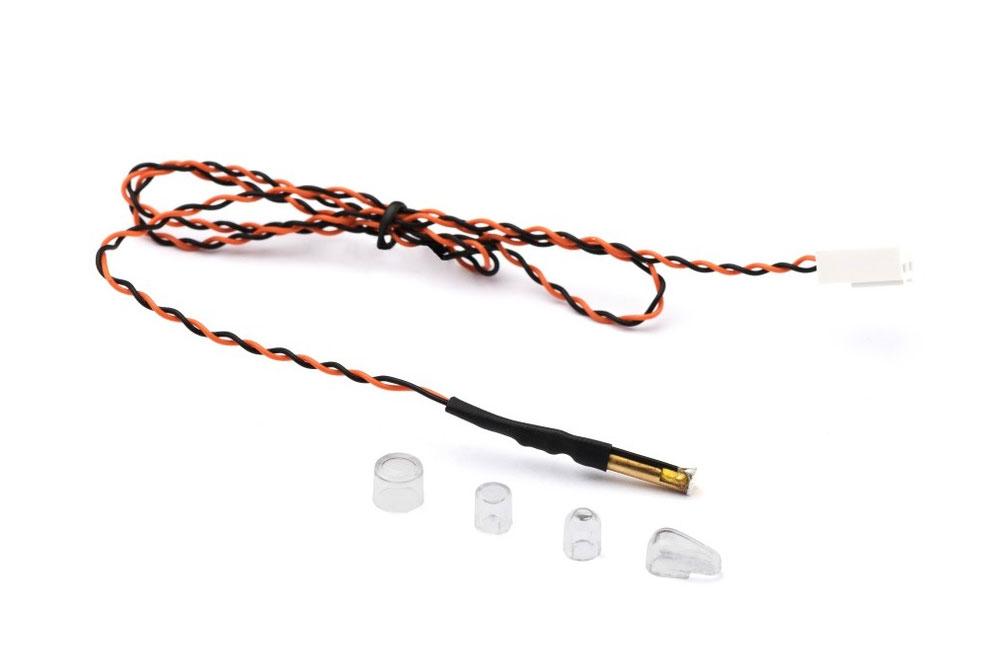

Lieferumfang

• 1× PIN 5mm Navigations-/Positionslicht (Farbe wählbar)

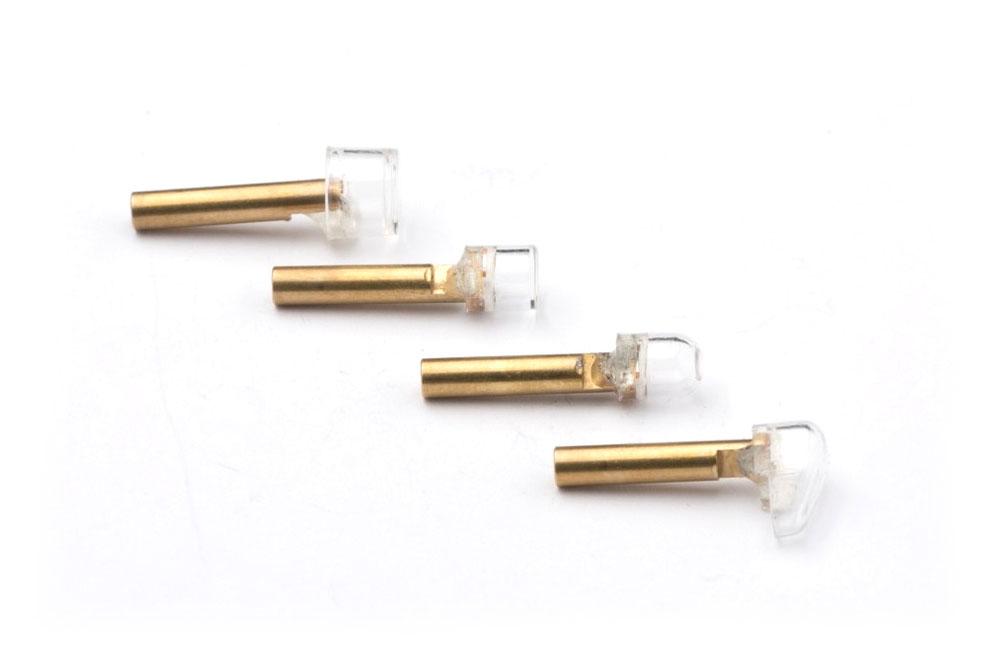

• 1× Kappe 5 mm zylindrisch (für Rundumlicht)
• 1× Kappe 5 mm rund, fokussierend (gerichtete Lichtbündelung nach vorne)
• 1× Kappe 7 mm zylindrisch (zum Aufkleben als alternative Abdeckung)
• 1× Kappe 5 mm profilförmig (kompaktes Positionslicht)

Wird noch benötigt

• Zusatzwiderstand bei Betrieb mit 3S Lipo (12 V)
• Optional: Kleber oder Halter zur Montage je nach Kappe
• Grundkenntnisse zur LED-Verkabelung und Temperaturführung

Einbauhinweise

Die LED-Einheit enthält einen offenliegenden Chip auf keramischem Träger, der mechanisch empfindlich ist.
Der Chip ist zusätzlich verklebt, sollte aber bis zum festen Verbau im Modell vorsichtig behandelt werden.
Für längeren Dauerbetrieb ist eine Montage mit Luftzirkulation oder Kühlkörper empfehlenswert.
Achten Sie auf ausreichende Wärmeabfuhr und prüfen Sie die Temperatur nach dem Einbau.

Warnhinweise

• Die LED-Leuchten sind extrem hell – niemals direkt in die aktive LED blicken
• Im Betrieb kann die Temperatur bis zu 70 °C erreichen
• Keine Gewährleistung bei Überhitzung durch unsachgemäße Nutzung oder unzureichende Kühlung
