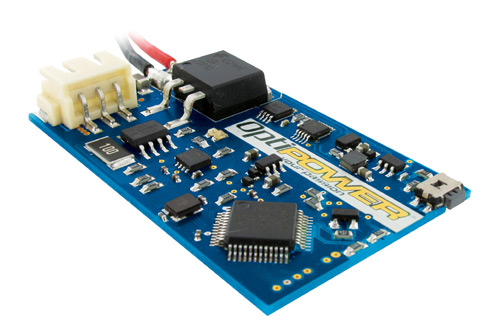

ULTRA Guard 430 Mainboard

Dieses Produkt ist eine Sicherheitseinrichtung, die eine sichere Landung ermöglicht.
Der Ultra Guard 430 ist eine Standby Stromquelle, die das BEC oder den Flugakku im Falle eines Ausfalls oder Zusammenbruch ersetzt.
Verwenden Sie es NICHT als Hauptstromversorgung.

Kombinieren Sie das Ultra Guard 430 mit einem entsprechenden Akku und stecken Sie es in einen freien Steckplatz am Empfänger oder des Stabi Systems unter Berücksichtigung der richtigen Polarität.
Wenn Sie das Modell einschalten wird der Ultra Guard die Spannung messen und sich selbstständig auf diese einstellen.
Wenn der Lithium Akku des Ultra Guard 430 nicht vollständig geladen ist, wird das System während des Fluges laden und balancieren.

Externe LED (optional)
Wenn Sie die optionale externe LED benutzen wollen, stecken Sie diese in den dafür gesehenen Steckplatz im Mainboard und platzieren Sie die LED mit doppelseitigem Klebeband oder mit Hilfe des Befestigungslochs am Chassis oder am Rumpf ihres Flugmodells in einer gut sichtbaren Position.
Sollte die LED während Fluges anfangen zu blinken, bedeutet das, dass der Puffer Akku in Betrieb ist.
Wir empfehlen ihnen daher das Modell zu landen und das BEC zu prüfen.

Eigenschaften

• Spannungserkennung 2.0V - 8.2V
• Laden und Balancieren im Flug mit bis zu 2C
• Universal-JR-Stecker
• JST-XH Balancer Anschluss an Mainboard
• Systemstatus-LED
• Erhaltungsladefunktion
• 5A Dauer & 10A Spitzenstrom (kurz)
• Gesamtgewicht nur ca. 40g (je nach Akku)
• Vibrationsfestes Board
• Qualitätskomponenten nach Standard der Automobilindustrie
• Hergestellt in Europa
• microUSB Schnittstelle für Firmware Updates

Technische Daten

ULTRA Guard
Betriebsspannung: 5V - 9V
Ausgangsstrom (Dauer): 5A
Ausgangsstrom (Kurz): 10A
Aktivierungsschwelle: 0,5V unterhalb der eingelernten Spannung
Balanceranschluss: XH
Anschlussstecker: JR Servo

Lieferumfang

• 1x ULTRA Guard 430 Mainboard

Wird noch benötigt

• 1x LiPo Akku 2S1P 7,4V mit XH-Balancer
