TBS Core

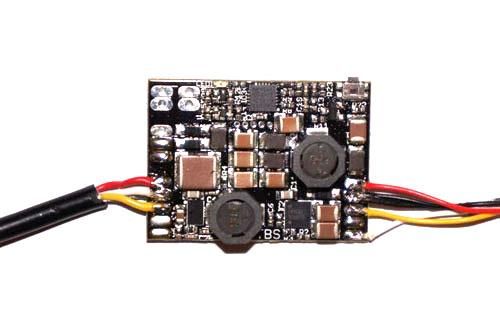

TBS CORE – Die FPV-ZentraleDas TBS CORE ist die Weiterentwicklung der revolutionären TBS-Stromversorgungseinheit. Es liefert wahlweise eine saubere Spannung von 5V oder 12V an Ihren Videosender (VTX) und Ihre Kamera – völlig unabhängig von der Eingangsspannung (unterstützt 2S- bis 10S-LiPo-Akkus).

Das TBS CORE kann Videosender mit einer Sendeleistung (EIRP) von bis ein 1 Watt (bei 1W mit minimalem Luftstrom) sowie eine Standard-FPV-Kamera problemlos versorgen. Zudem haben wir ein optionales OSD (On-Screen-Display) integriert. Kurz gesagt: Es vereinfacht FPV-Setups drastisch und ist ein Sicherheitsfeature, das in keinem FPV-Flugzeug fehlen sollte.

Keine Bildausfälle mehr durch einbrechende Akkuspannung! Ein FPV-System, das über den Hauptakku läuft, verhindert zudem, dass Sie das Laden von separaten Video-Akkus vergessen. Die vereinfachte Verkabelung reduziert gleichzeitig potenzielle Fehlerquellen.

Warum haben wir den Namen geändert?Das TBS CORE ist längst nicht mehr nur ein reines Netzteil. Bei den meisten Flugzeugen, die Sie nicht auf extreme Langstrecke (Long-Range) fliegen, ist es neben der Kamera und dem Videosender das Einzige, was Sie an Elektronik benötigen. Aus unserer Sicht sitzt das TBS CORE genau im Kern („Core“) Ihres FPV-Systems. Deshalb haben wir ihm diesen neuen Namen gegeben.

Die Installation ist schnell und einfach:Löten Sie das TBS CORE einfach mit dem mitgelieferten Kabel zwischen Ihre Kamera und Ihren Videosender. Das Netzteil liefert über die gesamte Lebensdauer Ihrer Akkus eine absolut konstante Spannung für Kamera und Sender. Die redundante (doppelte) Stromversorgung stellt sicher, dass Sie selbst dann ein Videosignal haben, wenn Ihr Hauptakku komplett leer ist – so können Sie Ihr Flugzeug jederzeit orten und bergen.

Eigenschaften

• 2x 2S bis 10S Eingang: (Das OSD misst die Spannung bis maximal 6S)
• Konstante Ausgangsleistung: 5V bei max. 2A ODER 12V bei max. 600mA (einzeln wählbar, nicht kombinierbar!)
• Kompakte Maße & Gewicht: 34 x 25 mm, extrem leichte 6,6 g
• Hocheffizient: Schaltregler mit über 85 % Wirkungsgrad
• Integriertes OSD: Mit Anschlüssen für optionalen Stromsensor, RSSI (Signalstärke) und Anzeige der Akkuspannung
• Zubehör inklusive: 1 Meter abgeschirmtes Kabel im Lieferumfang enthalten
• Audio/Video: 1x Video- und 2x Audio-Durchschleifung (Pass-Through)
• Empfohlenes Sicherheits-Setup: 1x Hauptakku und 1x kleiner 2S 300mAh Backup-Akku (liefert bei Absturz noch ca. 30 Minuten lang ein Videosignal zur Ortung)
• Schutzfunktion: Eine Begrenzung der Ausgangsleistung schützt Ihre Ausrüstung bei versehentlicher Verpolung
• Perfektes Bild: Extrem geringe Restwelligkeit (Ripple) und minimales Funkrauschen für ein störungsfreies Videobild
• Kühlungshinweis: Bei Nutzung eines starken 1W Videosenders ist ein minimaler Luftstrom zur Kühlung erforderlich

Installations-Hinweise
Es wird empfohlen, das TBS CORE im Flugzeug irgendwo zwischen dem Videosender und dem OSD oder der Kamera zu platzieren. Halten Sie dabei ausreichend Abstand zum RC-Empfänger (Fernsteuerung). Schützen Sie die Platine mit einem Schrumpfschlauch, um Kurzschlüsse oder andere Schäden an Ihrer Ausrüstung zu vermeiden.Dieses Bauteil schützt Ihre Kamera zusätzlich vor Stromstößen (Spannungsspitzen) beim Anstecken der Akkus. Da es sich um einen modernen Schaltregler handelt, benötigt er im Normalbetrieb keine direkte Belüftung und kann für maximale Haltbarkeit fest im Schaumstoff Ihres Modells verbaut werden.
