RCWare Brushless Gimbal - DJI Phantom

RCWT800158 - RCWare Brushless Gimbal - DJI Phantom RCWT800158

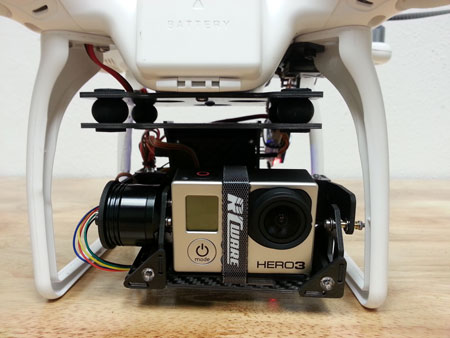

Abbildung kann von Originalware abweichen

DJI Phantom Brushless Gimbal mit Motoren, ohne Steuerungskontroller

Produktbeschreibung:

Das Freakware P-Gimbal ist ein über bürstenlose Motoren stabilisiertes Kamera Tragegestell für die GoPro Hero 3,
optimiert zur Montage am DJI Phantom bzw. vergleichbaren Chassis.

Die Roll- und Nickachse der Kamera wird über zwei bürstenlose Motoren stabilisiert. Die Lage Schwankungen,
die selbst bei einem über Gyro stabilisiertem Multirotor System auftreten, werden dadurch ausgeglichen und es können
nahezu wackelfreie Aufnahmen erstellt werden.

Das Gimbal wurde so konstruiert das alle Kohlefaser Bauteile ineinander verzahnt sind. Die hierdurch erzeugte Torsionsfestigkeit
erlaubt eine absolut präzise Steuerung bzw. Stabilisierung der Roll- und Nickachse, auch unter schwierigen Windverhältnissen.

Der rechte Haltebügel der Kamerawippe bzw. des Kamerawippenarms besitzt eine Aussparung für das Video- Out Kabel.
Somit kann die Kamera mit montiertem Videokabel um 90 Grad nach unten geneigt werden, ohne auf mechanische Behinderung
des Kameragestells zu treffen.

Die Motorplatten enthalten Langlöcher, hiermit ist ein perfektes ausbalancieren des Nick- und Roll Schwerpunktes der montierten
Kamera durchführbar. Die erforderliche Haltekraft der bürstenlosen Motoren kann hierdurch auf ein Minimum reduziert werden was
den Effekt hat das eine bessere Stabilisierung stattfinden kann. Ein Kugellager auf der Rollachse minimiert zudem den axialen
Rollwiderstand und unterstützt ebenfalls die weitere Optimierung der Lagestabilisierung.

Die Vibrationsentkoppelung geschieht durch eine obere bzw. untere Entkoppelungsplatte die durch Vibrationsdämpfer (Gummis)
miteinander verbunden sind. Diese Vibrationsentkoppelung ist Bestandteil des Bausatzes.

Nach dem Zusammenbau des Gimbals kann die Montage am DJI Phantom an den zwei bereits vorhanden Gewinde Bohrungen
unterhalb des Phantom Chassis ausgeführt werden. Die Spannungsversorgung für das separat zu erwerbende Kontroller Board
erfolgt am Akku Anschluß der Phantom Steuerungselektronik.

Im Bausatz sind sind alle benötigten Bauteile enthalten. Als Steuerelektronik empfiehlt sich das ALEX MOS Board, ebenfalls
gute Ergebnisse können mit dem Opensource Board erzielt werden. Für beide Boards sind passende Bohrungen an der Motorplatte
vorhanden.

Gewicht ohne Kamera ca 180gr.

Lieferumfang:

- CNC gefräste Kohlefaser Halteplatten (2mm) zum Aufbau des Gimbals
- Befestigungsschrauben
- sechskant Abstandshalter
- Vibrationsdämpfer Gummis
- Klettband zur Befestigung der Kamera
- zwei Brushless Motoren GB 2208 mit Anschlußkabel
Bisher 149,00 €
49,00 €
inkl. MwSt.
zzgl. Versand
 Abverkauf so lange der Vorrat reicht.
Lieferzeit ca. 1 bis 3 Tage*
Artikelnummer

RCWT800158

Hersteller

RCWARE

Packungsgewicht0,2 Kg
EAN4260211763545
neu
