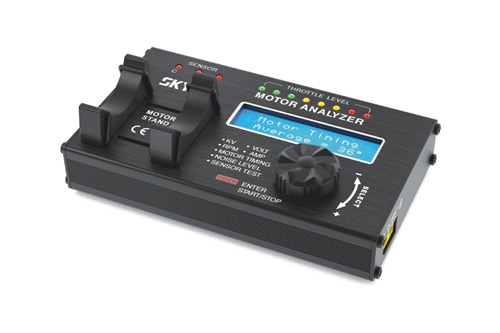

Brushless Motor Analyzer BMA-01

Das SKYRC Motor Analyse Gerät ist ein hoch präzises elektronisches Gerät, welches ausschließlich dafür entwickelt wurde den KV Wert, die U/min (Drehzahl), Stromaufnahme, Motor Timing, Vibrationen und die Funktion des Hall Sensors eines Bushless Motors zu überprüfen bzw. messen. Er besitzt ein zweizeiliges 16 Zeichen LCD Display um alle Werte in Echtzeit anzuzeigen. Geeignet ist das Gerät für sensorlose als auch sensorgesteuerte Brushless Motoren.

Eigenschaften

• KV (U/min pro Volt) Zeigt die U/min pro Volt bei einer bestimmten Gasstellung.
• U (VOLT) Zeigt die Eingangsspannung zum Motor Checker.
• U/min (Umdrehungen pro Minute) Zeigt die Motordrehzahl bei einer bestimmten Gasstellung.
• I (AMP) Zeigt den Stromverbrauch / Stromaufnahme bei einer bestimmten Gaststellung.
• MOTOR TIMING: Technisches Timing des Kopfes, normalerweise zwischen 0 und 70 Grad, um es zu verstellen wird ein spezielles Werkzeug benötigt.
• NOISE LEVEL: Schlecht montierte Motoren, defekte Kugellager und ungewuchtete Rotoren können Vibrationen hervorrufen. Wenn ein Motor vibriert erzeugt dies Druckwellen in der Luft welche Lärm erzeugen. Dies führt zu einer geringeren Motorleistung.
• Phase A, B und C des Sensors werden separat gemessen und angezeigt.

Technische Daten

Abmessungen (LxBxH): 136,5 x 80,6 x 24,5mm
Gewicht: 282g (ohne Kabel)
Eingangsspannung: 7.4V - 8.4V (Empfohlen sind 7.4V 2S 1P LiPo Akkus)
LCD Display: Blaue Beleuchtung, Weißer Text, 16 Zeichen 2 Zeilen
KV Genauigkeit: +/- 3%
Motor Timing Genauigkeit: +/- 4%
Motor Timing Bereich: 0-70°
Noise Level Messbereich: 60dB - 120dB
Unterstützte Motoren: Sensor & Sensorlose Brushless Motor (2 Pole bis 36 Pole)
Stromverbrauch geringer als 30A bei 8.4V ohne Last

Lieferumfang

• SKYRC Brushless Motor Analyzer
• Motor Sensor Kabel
• Motor Kabel mit 3.5mm Bananen Stecker und Krokodil Klemmen
• DC Eingangskabel mit XT60 Stecker und 4mm Bananen Stecker
• DC Eingangskabel mit XT60 Stecker und Tamiya Stecker
